BR100光電傳感器是奧托尼克斯旗下BR系列的一款漫反射型，檢測距離為100mm的圓柱型光電傳感器，可以檢測不透明物體或半透明物體。很多用戶在向我們咨詢這款產品時會問到關于接線的問題，今天我們就帶大家一起來了解這款產品是如何接線的，具體步驟分入以下幾步：

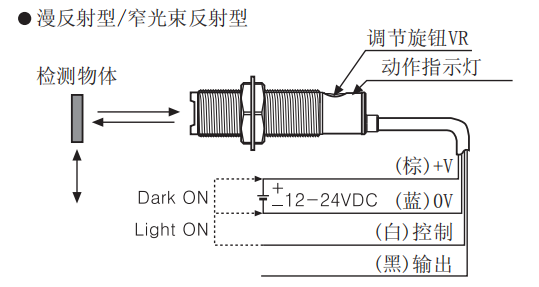

首先，在接線之前，我們需要了解這款產品它有哪些線，如圖1所示，這款產品有棕色（電源正極線）、藍色（電源負極線）、白色（控制線）、黑色（輸出線）四根線，大家在接線時可以根據線的顏色區分功能，進行連接。

BR100-DDT光電傳感器具體接線方法如下：

1、連接電源：將BR100-DDT光電傳感器的電源正極（棕色線）連接到外部電源的正極，電源負極（藍色線）連接到外部電源的負極。

2、連接上拉電阻：將BR100-DDT光電傳感器的控制極（白色下）連接到電阻的另一端，輸出極連接到電阻的一端，FBT極連接到電阻的另一端。

3、連接輸出：將BR100-DDT光電傳感器的SIG極連接到控制器或顯示儀，GND極連接到控制器或顯示儀的GND。

通過以上三個步驟，基本可以正確完成BR100-DDT光電傳感器的接線，只是大家在接下完成后需要對光電傳感器進行測試，測試完成后才能正確投入使用。希望今天關于奧托尼克斯光電傳感器BR100-DDT接線的介紹能夠幫到大家，若是你們還有別的問題，歡迎給我們留言或是撥打我們的咨詢電話進行咨詢！
