》采用專用IC,實現優良的抗干擾性能
》浪涌保護功能
》電源反接保護(DC3線式)
》過電流保護功能(DC型)
》長壽命和高可靠性且操作簡單
》運用廣泛,可代替小型開關和限位開關
》IP67防護等級(IEC規格)
直流兩線式 產品規格 選型報價可咨詢 1565 0158 5576
| 型號 | PRT08-1.5DO PRT08-1.5DC | PRT08-2DO PRT08-2DC | PRT12-2DO PRT12-2D | PRT12-4DO PRT12-4DC | PRT18-5DO PRT18-5DC | PRT18-8DO PRT18-8DC | PRT30-10DO PRT30-10DC PRT30-10D0-V | PRT30-15DO PRT30-15DC |
| 檢測距離 | 1.5mm | 2mm | 2mm | 4mm | 5mm | 8mm | 10mm | 15mm |
| 應差距離 | 檢測距離的10%以下 | |||||||
| 標準檢測物 | 8×8×1mm(鐵) | 12×12×1mm(鐵) | 18×18×1mm(鐵) | 25×25×1mm(鐵) | 30×30×1mm(鐵) | 45×45×1mm(鐵) | ||
| 設定距離 | 0~1.05mm | 0~1.4mm | 0~1.4mm | 0~2.8mm | 0~3.5mm | 0~5.6mm | 0~7mm | 0~10.5mm |
| 電源電壓 | 12-24VDC (使用電壓范圍：10-30VDC) | |||||||
| 漏電流 | 0.6mA以下 | |||||||
| 應答頻率(※1) | 1.5kHz | 1kHz | 1.5kHz | 500Hz | 350Hz | 400Hz | 200Hz | |
| 殘留電壓(※2) | 3.5V以下(無極性殘留電壓5V以下) | |||||||
| 溫度影響 | 環境溫度20℃時,影響為檢測距離的±10%以?xún)?nèi),PRT08系列:±20%以?xún)?nèi) | |||||||
| 控制輸出 | 2~100mA | |||||||
| 絕緣阻抗 | 50MΩ以上(以500VDC為基準) | |||||||
| 耐電壓 | 1,500VAC 50/60Hz持續1分鐘(所有端子和外殼之間) | |||||||
| 耐振動 | 10~55Hz(周期1分鐘) 振幅1mm X,Y,Z方向各2小時 | |||||||
| 耐沖擊 | 500m/s2(50G) X,Y,Z方向各3次 | |||||||
| 指示燈 | 動作指示燈(紅色LED) | |||||||
| 使用溫度 | -25~70℃(未結冰狀態) | |||||||
| 存儲溫度 | -30~80℃(未結冰狀態) | |||||||
| 環境濕度 | 35~95%RH(未結露狀態) | |||||||
| 保護電路 | 浪涌保護電路 | 浪涌保護電路，過電流保護電路 | ||||||
| 防護等級 | IP67(IEC規格) | |||||||
| 連接線纜 | Φ3.5,2P,2m(AWG24,芯線直徑:0.08mm,芯線數:40,絕緣皮外徑:Φ1mm) | Φ4,2P,2m | Φ5,2P,2m | |||||
| (AWG22,芯線直徑:0.08mm,芯線數:60,絕緣皮外徑:Φ1.25mm) | ||||||||
| 材質 | 外殼/螺母:鍍鎳黃銅,墊片:鍍鎳鐵,檢測面:耐熱ABS 標準線纜(黑色):聚氯乙烯(PVC),耐油型線纜(灰色):聚氯乙烯(耐油強化型PVC) | |||||||
| 認證 | CE | |||||||
| 重量 | 約52g | 約72g | 約110g | 約170g | ||||
（※1）開關動作的應答頻率為平均值。測定條件為使用標準檢測物,檢測物的間距為標準檢測物的2倍,設定距離為檢測距離的1/2。
（※2）如果使用無極性類型時,因其殘留電壓為5V,所以使用前請先確認要連接的設備驅動條件后再進行連接使用。
※型號名的“□”表示電源規格?！癉”表示12-24VDC,“X”表示無極性電源12-24VDC。
※型號名后面帶“V”表示耐油型線纜。
※上述重量不包含外包裝。

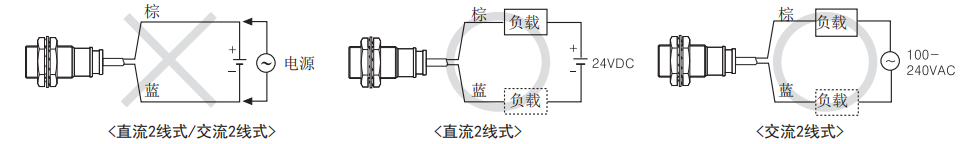

正確使用：負載連接方法

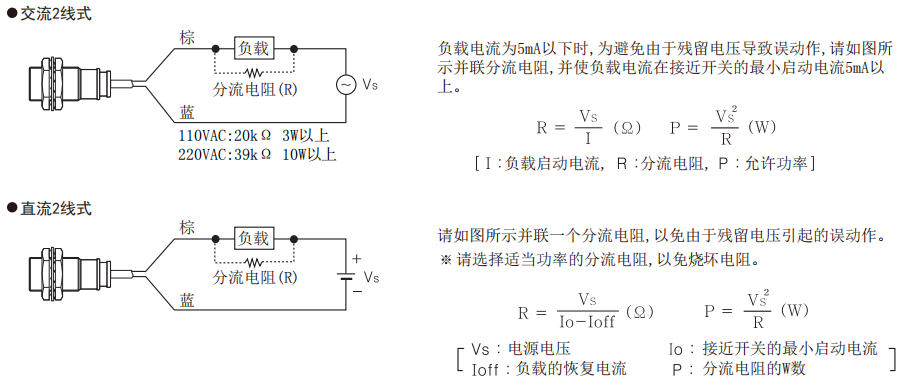

負載電流
