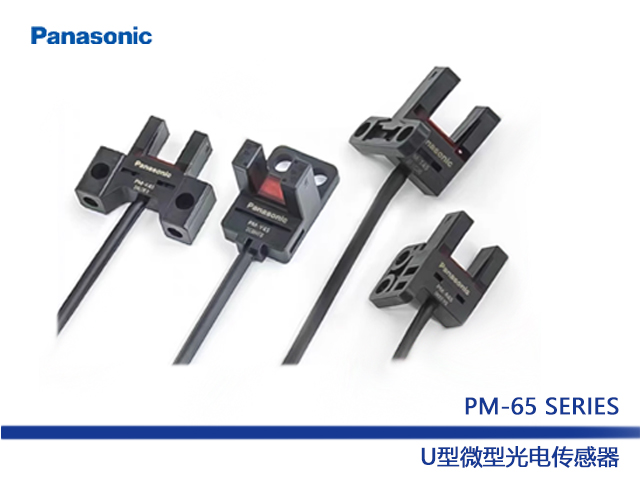

小
型
?
連
接
器
內
置
型

K型

6mm

(固定)

PM-K65

NPN開路集電極晶體管

裝備2種輸出入光時ON／遮光時ON

PM-K65-P

PNP開路集電極晶體管

T型

PM-T65

NPN開路集電極晶體管

PM-T65-P

PNP開路集電極晶體管

PM-T65W
（注1）

NPN開路集電極晶體管

PM-T65W-P

PNP開路集電極晶體管

L型

PM-L65

NPN開路集電極晶體管

PM-L65-P

PNP開路集電極晶體管

Y型

PM-Y65

NPN開路集電極晶體管

PM-Y65-P

PNP開路集電極晶體管

F型

PM-F65

NPN開路集電極晶體管

PM-F65-P

PNP開路集電極晶體管

PM-F65W
（注2）

NPN開路集電極晶體管

PM-F65W-P
（注2）

PNP開路集電極晶體管

R型

PM-R65

NPN開路集電極晶體管

PM-R65-P

PNP開路集電極晶體管

PM-R65W
（注3）

NPN開路集電極晶體管

PM-R65W-P
（注3）

PNP開路集電極晶體管

以往產品安裝用兼容型(注3)

型號

NPN輸出

PM-□65

PM-□65W

PNP輸出

PM-□65-P

PM-□65W-P

檢測距離

6mm(固定)

最小檢測物體

0.8mm×1.2mm不透明體

應差（遲滯）

0.05mm以下

重復精度

0.01mm以下

電源電壓

5V DC～24V DC±10%　脈動P-P10%以下

消耗電流

15mA以下

輸出

<NPN輸出型>
NPN開路集電極晶體管
?最大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V間)
?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA)
<PNP輸出型>
PNP開路集電極晶體管
?最大流出電流：50mA
?外加電壓：30V DC以下(輸出和+V間)
?剩余電壓：2V以下(流出電流50mA)、1V以下(流出電流16mA)

輸出動作

入光時ON／遮光時ON　裝備2種輸出

短路保護

裝備

反應時間

入光時：20μs以下、遮光時：80μs以下
(最大反應頻率為3kHz)(注4)

工作狀態指示燈

橙色LED（入光時亮燈）

污損度

3

耐
環
境
性

保護結造

IP40(IEC)

使用環境溫度

-25℃～+55℃(注意不可結露、結冰)、存儲時：-30℃～+80℃

使用環境濕度

5%RH～85%RH、存儲時：5%RH～95%RH

使用環境照明度

熒光燈光：受光面照明度1,000 ?x以下

耐電壓

AC1,000V 1分鐘　所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10Hz～2,000Hz　雙振幅1.5mm(最大加速度196m/s2)　XYZ各方向2小時

耐沖擊

加速度15,000m/s2(約1,500G)　XYZ各方向3次

投光元件

紅外線LED（投光波峰波長：855nm、非調制式）

材質

外殼：PBT、顯示罩：聚碳酸酯

延長電纜

0.3mm2以上的電纜，全長可延長到100m(注5)

重量

本體重量：約3g、包裝重量：約3g

(注2)：

僅NPN輸出型獲得韓國S標志認證品。

(注3)：

PM-T65W和本公司原品PM-T64W/ PM-F54(P)/ PM-R54(P)安裝兼容。

(注4)：

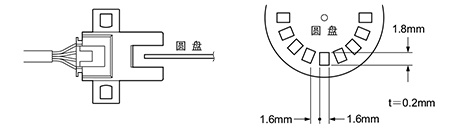

反應頻率是指使下圖中的圓盤旋轉時的數值。
